高硬度材料加工难题解析

高硬度材料加工一直是制造业中的技术难点，其加工过程中面临的挑战涉及材料特性、工艺参数、刀具选择等多个方面。本文将围绕高硬度材料的加工特性、常见问题及解决方案展开详细分析。

一、高硬度材料的加工特性

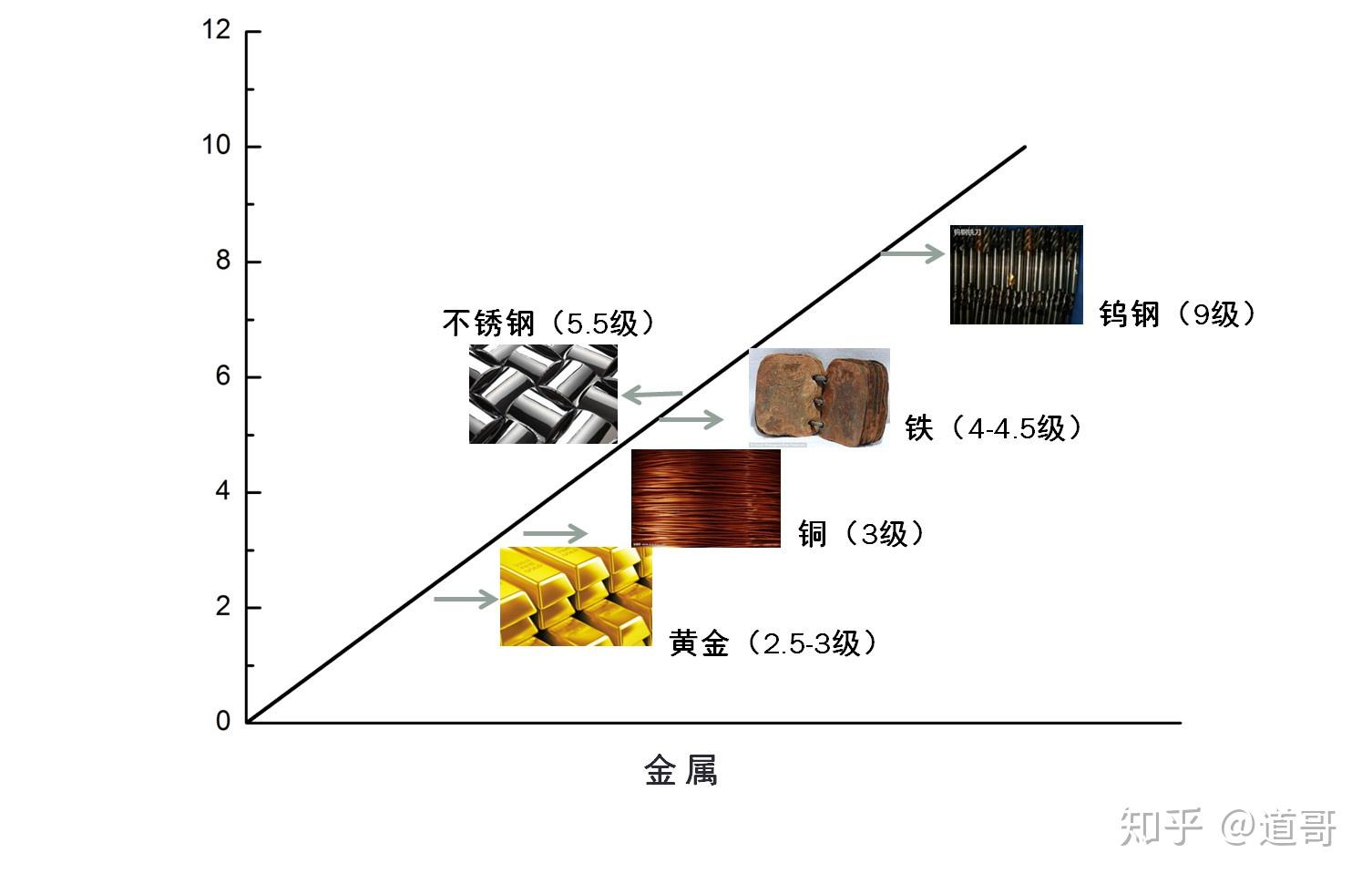

高硬度材料通常指洛氏硬度HRC45以上的金属材料，包括淬硬钢、硬质合金、陶瓷等。这类材料具有以下显著特性：其高硬度导致传统切削工具难以有效切入；材料脆性较大，加工时易产生裂纹；再者，导热性普遍较差，加工过程中热量积聚严重。这些特性共同构成了高硬度材料加工的技术壁垒。

以淬硬钢为例，其硬度可达HRC60-65，抗拉强度超过2000MPa。在切削过程中，刀具与工件接触区域会产生高达800-1000℃的瞬时高温，这对刀具材料和冷却方式都提出了极高要求。同时，加工硬化现象明显，进一步增加了加工难度。

二、主要加工难题分析

1. 刀具磨损问题

在高硬度材料加工中，刀具磨损呈现出独特特征：前刀面月牙洼磨损与后刀面磨损同时发生，且扩散磨损占主导地位。具体表现为：当切削速度超过临界值（通常为80-120m/min）时，刀具材料中的钴元素会向工件材料扩散，导致刀具快速失效。统计数据显示，在加工HRC60材料时，普通硬质合金刀具寿命往往不足15分钟。

2. 表面完整性控制

高硬度材料加工后的表面常出现以下缺陷：微观裂纹、残余拉应力、白层组织等。这些缺陷会显著降低零件的疲劳寿命。研究表明，当表面残余拉应力超过材料抗拉强度的30%时，零件在交变载荷下的寿命可能缩短50%以上。特别是在精密模具加工中，表面粗糙度要求通常需达到Ra0.4μm以下，这对工艺控制提出了严峻挑战。

3. 加工效率瓶颈

传统加工方法存在明显的效率瓶颈：铣削淬硬钢时，每齿进给量通常被限制在0.05-0.1mm/z，远低于普通钢材的0.15-0.3mm/z。同时，为避免颤振，切削深度往往不超过刀具直径的10%。这些限制导致材料去除率（MRR）大幅降低，加工时间成倍增加。

三、关键技术解决方案

1. 先进刀具技术

针对刀具磨损问题，现代加工主要采用以下解决方案：

• 超细晶粒硬质合金刀具：晶粒尺寸控制在0.5μm以下，硬度可达HRA93.5
• 涂层技术：采用AlTiN、TiAlSiN等纳米复合涂层，耐热性可达1100℃
• PCBN刀具：CBN含量80%以上的刀具可稳定加工HRC65材料

2. 工艺参数优化

通过实验验证的优化参数组合可显著提升加工效果：

3. 特种加工方法

对于特别难加工的材料，可采用以下特种工艺：

• 激光辅助加工：通过局部加热降低材料硬度
• 超声振动切削：降低切削力30%-50%
• 磨料水射流：适用于复杂型面加工

四、典型案例分析

某航空企业加工Inconel 718涡轮盘（HRC45）时，采用以下改进方案：将传统硬质合金刀具更换为TiAlN涂层刀具，切削速度从50m/min提升至80m/min，配合高压冷却（压力7MPa）。结果刀具寿命从12件提升至28件，表面粗糙度由Ra1.6μm改善至Ra0.8μm，加工效率提高40%。

五、未来发展趋势

高硬度材料加工技术正朝着以下方向发展：智能加工系统通过实时监测切削力、振动等参数自动调整工艺；新型刀具材料如金刚石纳米复合材料有望将刀具寿命延长3-5倍；复合加工技术将多种能量场组合应用，可望突破现有加工极限。这些技术进步将为高硬度材料加工带来革命性变革。

高硬度材料加工需要综合考虑材料特性、工艺参数和刀具技术等多个因素。通过采用先进刀具、优化工艺参数和引入特种加工方法，可以有效解决加工过程中的各种难题，实现高质量、高效率的加工目标。
