在机械维护和故障诊断领域，转子不平衡是常见问题之一。显性不平衡通常表现为明显的振动特征，而隐性不平衡则更具隐蔽性，需要更专业的检测手段。本文将系统性地介绍如何利用平衡机准确诊断转子系统中的隐性不平衡问题。
一、隐性不平衡的特征识别
隐性不平衡区别于常规不平衡的主要特征在于其振动表现往往处于临界状态。具体表现为：
1. 振动幅值处于设备报警阈值边缘，时高时低但未持续超标
2. 振动相位呈现不稳定性，同一测点相位差可能波动超过30°
3. 频谱中1倍频分量占比异常，通常达到总振动的70%以上
4. 振动变化与转速呈非线性关系，在特定转速区间出现突变
这些特征使得传统振动分析容易将其误判为其他故障，需要结合平衡机进行专项检测。

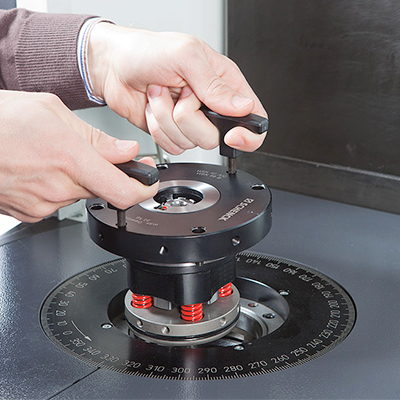

二、平衡机检测前的准备工作
为确保检测准确性，需完成以下准备工作：
设备状态确认：
• 检查轴承座紧固螺栓扭矩值（建议使用扭矩扳手复核）
• 测量轴颈径向跳动量（应≤0.02mm）
• 验证联轴器对中情况（轴向偏差≤0.05mm）
传感器配置：
• 振动传感器应安装在轴承座垂直和水平方向
• 相位传感器与反光标记距离保持10-15mm
• 所有传感器电缆需做防干扰处理
测试参数设置：
• 采样频率至少为最高转速对应频率的10倍
• 转速变化梯度建议设为50rpm/s
• 数据采集时长覆盖3-5个完整旋转周期
三、分步检测流程
第一步：初始振动检测
在平衡机上以工作转速的20%为起点，按10%间隔逐步升速检测，记录以下数据：
- 各转速下的振动幅值（μm）
- 振动相位角（°）
- 振动波形谐波成分
第二步：试重实验
选择2-3个不同角度位置添加试重（建议试重量为预估不平衡量的30%），比较振动变化：
• 有效试重应使振动相位变化＞45°
• 振动幅值变化率应＞15%
• 无效响应可能预示存在耦合故障
第三步：影响系数计算
通过公式：K=(A
1
-A
0
)/m·r
其中：
K-影响系数（g·mm/μm）
A
0
-初始振动（μm）
A
1
-试重后振动（μm）
m-试重质量（g）
r-试重半径（mm）
第四步：不平衡量计算
采用最小二乘法求解：
U=K
-1
·A
通过矩阵运算确定不平衡量大小和方位，计算时应考虑传感器位置的影响。
四、隐性不平衡的判定标准
符合以下任意两项即可判定存在隐性不平衡：
1. 相同转速下三次测量相位差＞25°
2. 影响系数变异系数＞20%
3. 1倍频振动分量相位随转速变化率＞0.5°/rpm
4. 动平衡后残余不平衡量＞G2.5级标准值的60%
五、特殊工况处理方案
柔性转子处理：
• 需进行多平面平衡（至少2个校正平面）
• 临界转速前后各增加2个检测点
• 采用振型平衡法进行补偿
过临界转速情况：
• 快速通过临界区（建议＜5秒）
• 在1.2倍临界转速处增加停留检测
• 采用滞后角补偿算法
耦合振动处理：
当存在油膜涡动等耦合故障时，应：
- 先进行低速平衡（＜30%工作转速）
- 采用带通滤波提取1倍频成分
- 必要时进行现场动平衡修正
六、验证与优化
完成配重后需进行验证测试：
1. 在80%、100%、120%工作转速下各运行10分钟
2. 检查各转速点振动值是否稳定
3. 测量轴承温度变化（温升应＜15℃）
4. 必要时进行微调（调整量不超过初始配重的20%）
建议建立平衡档案，记录每次检测的：
- 初始振动数据
- 试重响应曲线
- 最终平衡结果
- 残余振动频谱
通过系统化的检测流程和专业的数据分析，可以有效识别和校正隐性不平衡问题。实践中发现，约75%的疑似机械故障振动问题经精密平衡后得到显著改善。定期进行平衡检测可预防约30%的非计划停机事故，具有显著的经济效益。
